Topologias Físicas

A topologia física pode ser representada de várias maneiras e descreve por onde os cabos passam e onde as estações, os nós, roteadores e gateways  estão localizados. As mais utilizadas e conhecidas são as topologias do tipo estrela, barramento e anel.

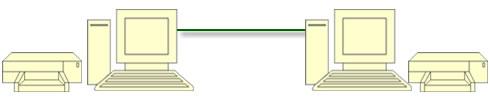

Ponto a Ponto

A topologia ponto a ponto é a mais simples. Une dois computadores, através de um meio de transmissão qualquer. Dela pode-se formar novas topologias, incluindo novos nós em sua estrutura.

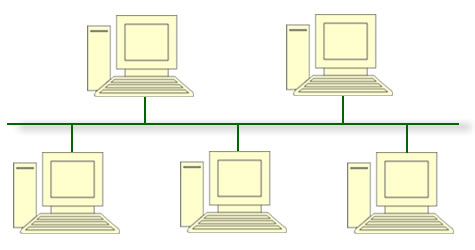

Barramento

Esta topologia é bem comum e possui alto poder de expansão. Nela, todos os nós estão conectados a uma barra que é compartilhada entre todos os processadores, podendo o controle ser centralizado ou distribuído. O meio de transmissão usado nesta topologia é o cabo coaxial.

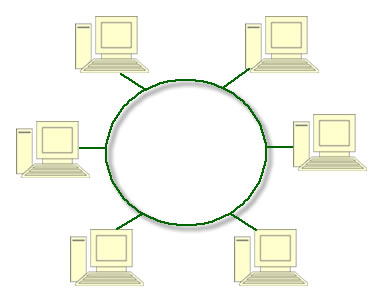

Anel ou Ring

A topologia em anel utiliza em geral ligações ponto-a-ponto que operam em um único sentido de transmissão. O sinal circula no anel até chegar ao destino. Esta topologia é pouco tolerável à falha e possui uma grande limitação quanto a sua expansão pelo aumento de "retardo de transmissão" (intervalo de tempo entre o início e chegada do sinal ao nó destino).

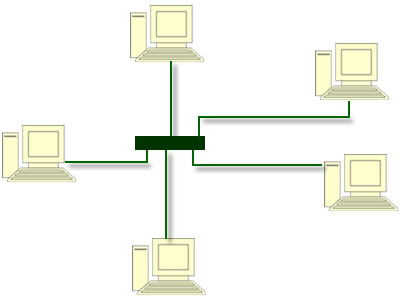

Estrela

A topologia em estrela utiliza um nó central (comutador ou switch) para chavear e gerenciar a comunicaçao entre as estações. É esta unidade central que vai determinar a velocidade de transmissão, como também converter sinais transmitidos por protocolos diferentes. Neste tipo de topologia é comum acontecer o overhead localizado, já que uma máquina é acionada por vez, simulando um ponto-a-ponto.

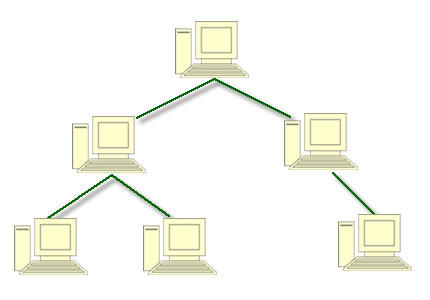

Árvore

A topologia em árvore é basicamente uma série de barras interconectadas. É equivalente a várias redes estrelas interligadas entre si através de seus nós centrais. Esta topologia é muito utilizada na ligação de Hub's e repetidores.

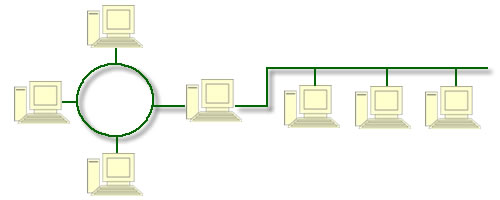

Estrutura Mista ou Híbrida

A topologia híbrida é bem complexa e muito utilizada em grandes redes. Nela podemos encontrar uma mistura de topologias, tais como as de anel, estrela, barra, entre outras, que possuem como características as ligações ponto a ponto e multiponto.

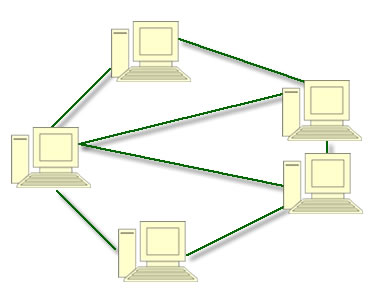

Grafo (Parcial)

A topologia em garfo é uma mistura de várias topologias, e cada nó da rede contém uma rota alternativa que geralmente é usada em situações de falha ou congestionamento.  Traçada por nós, essas rotas têm como função rotear endereços que não pertencem a sua rede.
